3.3G 4W VTX

Обзор товара

The 3.3G 4W VTX FPV video transmitter is designed for analog FPV video systems requiring 3060–3495MHz frequency coverage and 64 available channels. It supports FM modulation, PLL frequency control and IRC Tramp protocol control.

Selectable output power includes PIT, 25mW, 200mW, 1W and 4W. The transmitter uses a 50-ohm SMA antenna connector and accepts DC 7–30V input for 2S–8S power systems.

The module has a typical video input level of 1V ±0.2Vp-p, an S/N ratio above 55dBc, and a typical frequency precision of ±200kHz. Its dimensions are 44 × 28.6 × 14.7mm and its weight is 25.3g.

• 01- Сверхдальний радиус действия, выходная мощность 4W – аналоговый видеопередатчик высокой мощности класса 4000mW с выбираемой выходной мощностью PIT/25mW/200mW/1W/4W и режимом PIT, ограниченным на 1.4W для стендовых испытаний.
• 02- 64 канала, 3060–3495MHz – полное покрытие BAND C + BAND d для дальнего FPV без перегрузки 5.8GHz.
• 03- IRC Tramp + SmartAudio управление – устанавливайте мощность и канал с вашего FC/OSD или радио, без ручного поиска кнопок в полете.
• 04- Широкий диапазон входного напряжения 7–30V (2–8S) – питание напрямую от полетного аккумулятора, без необходимости в дополнительном BEC или регуляторе.

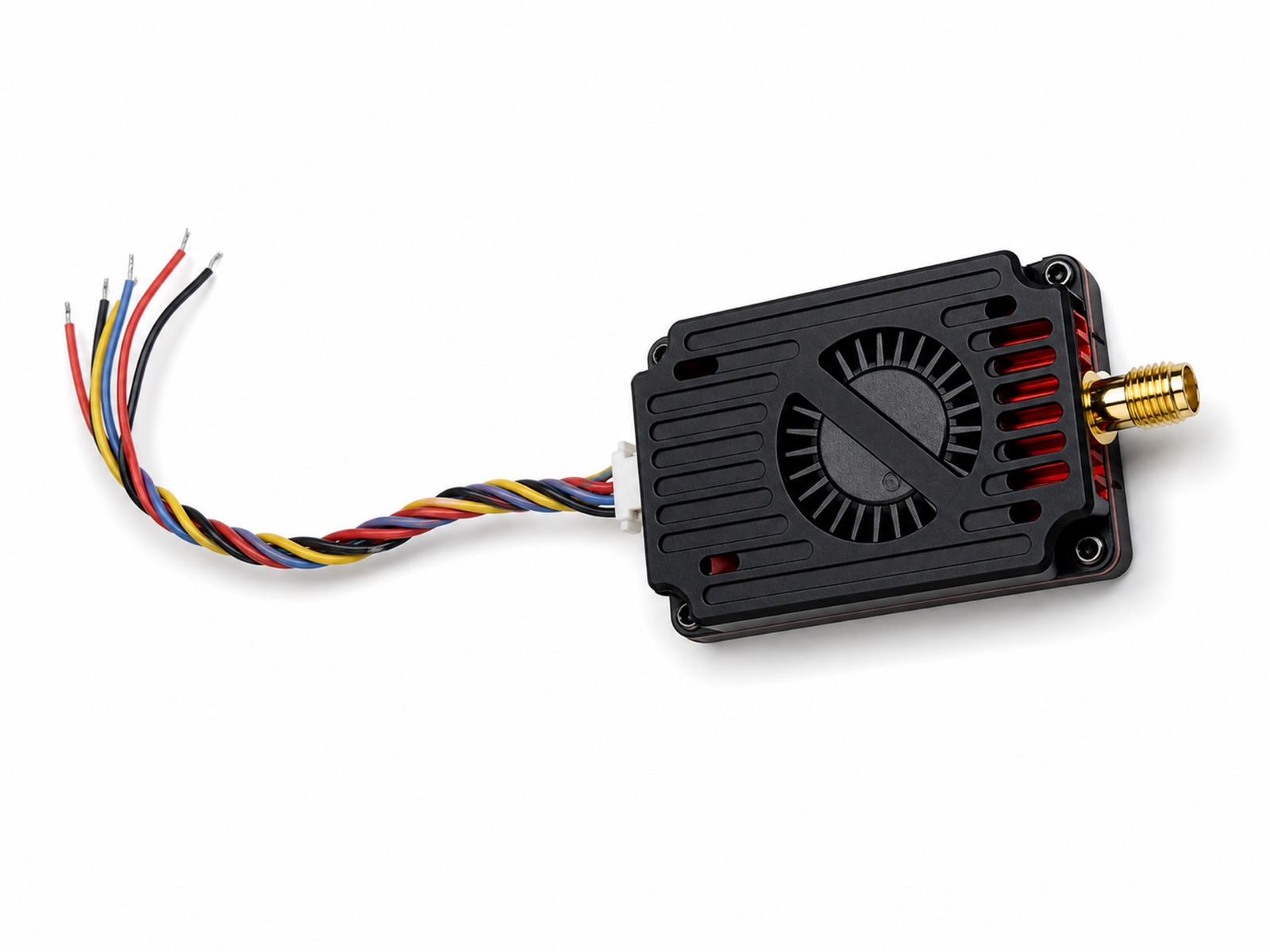

• 05- 25.3g легкий, с вентилятором и радиатором – остается прохладным и стабильным при длительной высокой мощности на сборках для дальних полетов.
• 06FM / PLL с S/N > 55dBc – чистое аналоговое изображение на сверхдальнем расстоянии, рассчитан на работу от -10℃ до +70℃.

Характеристики

Частота/Диапазон частот

3.3GHz

Номинальная мощность

4W

частотный диапазон

Приблизительно 3170-3470MHz / диапазон 3.3GHz; точные значения см. в таблице частот в инструкции.

Количество каналов

16CH

Входное напряжение

DC 7-30V

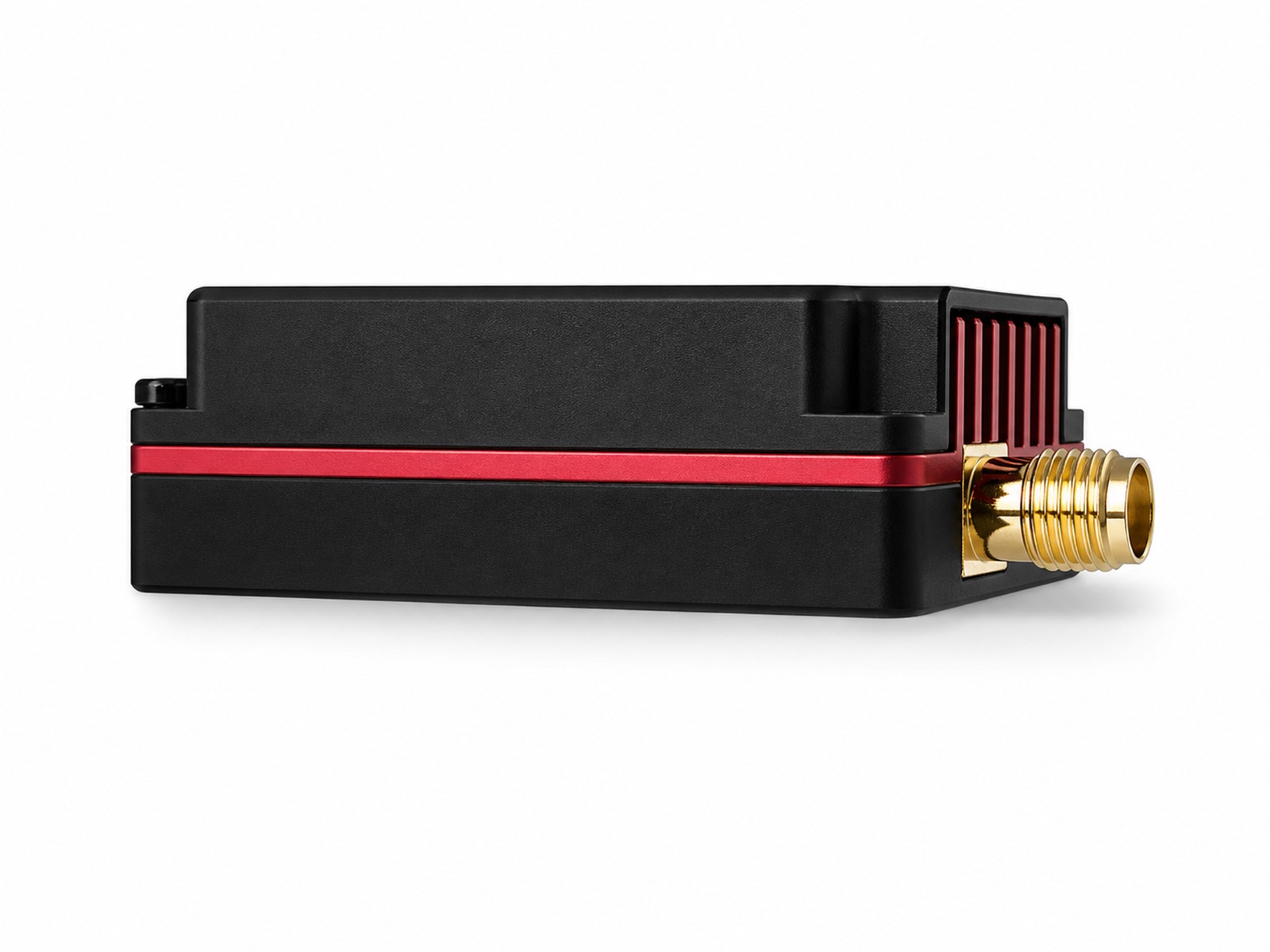

Антенный разъем

SMA 50 Ом

Протокол управления

IRC Tramp

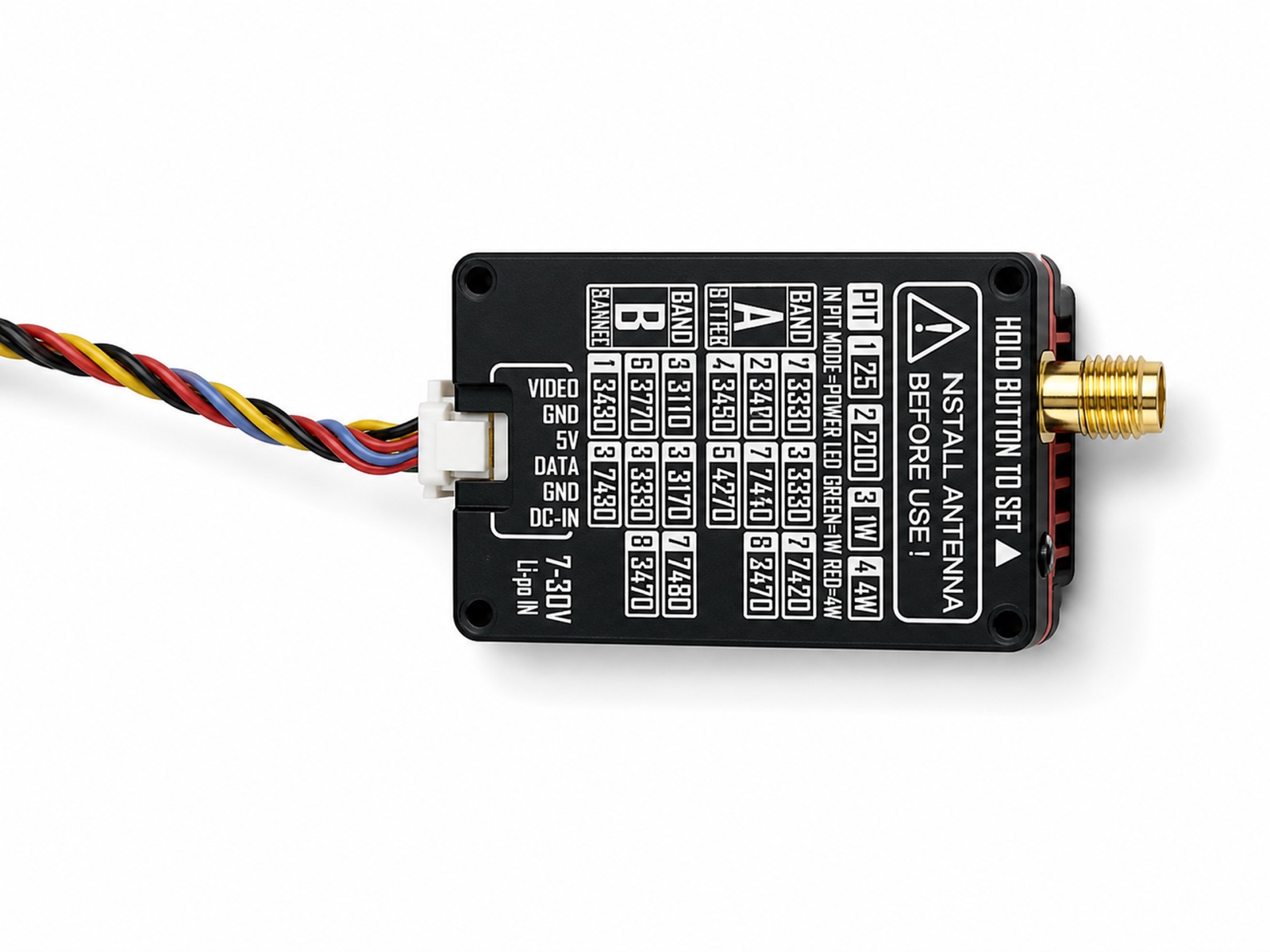

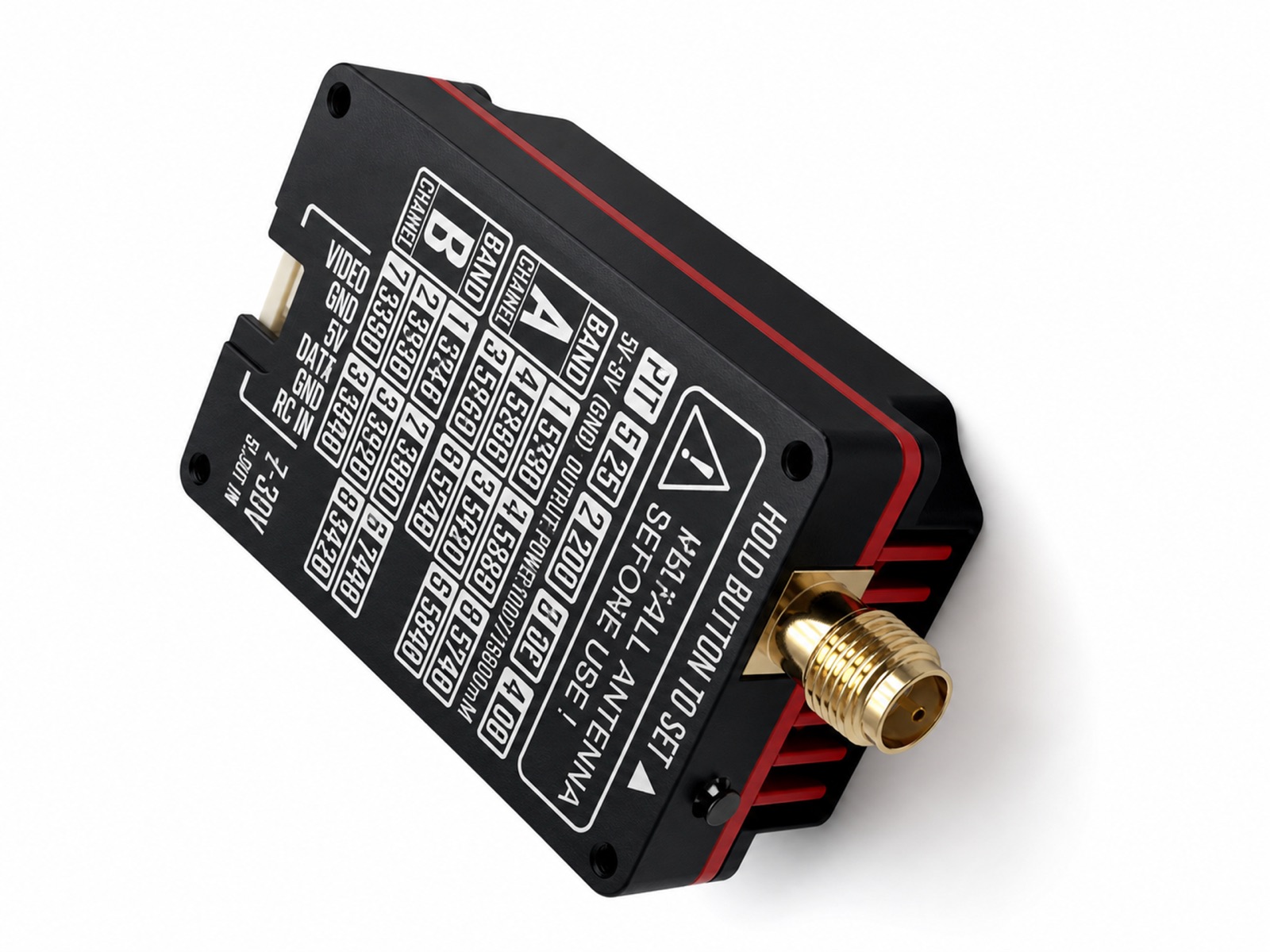

Таблица частот каналов
