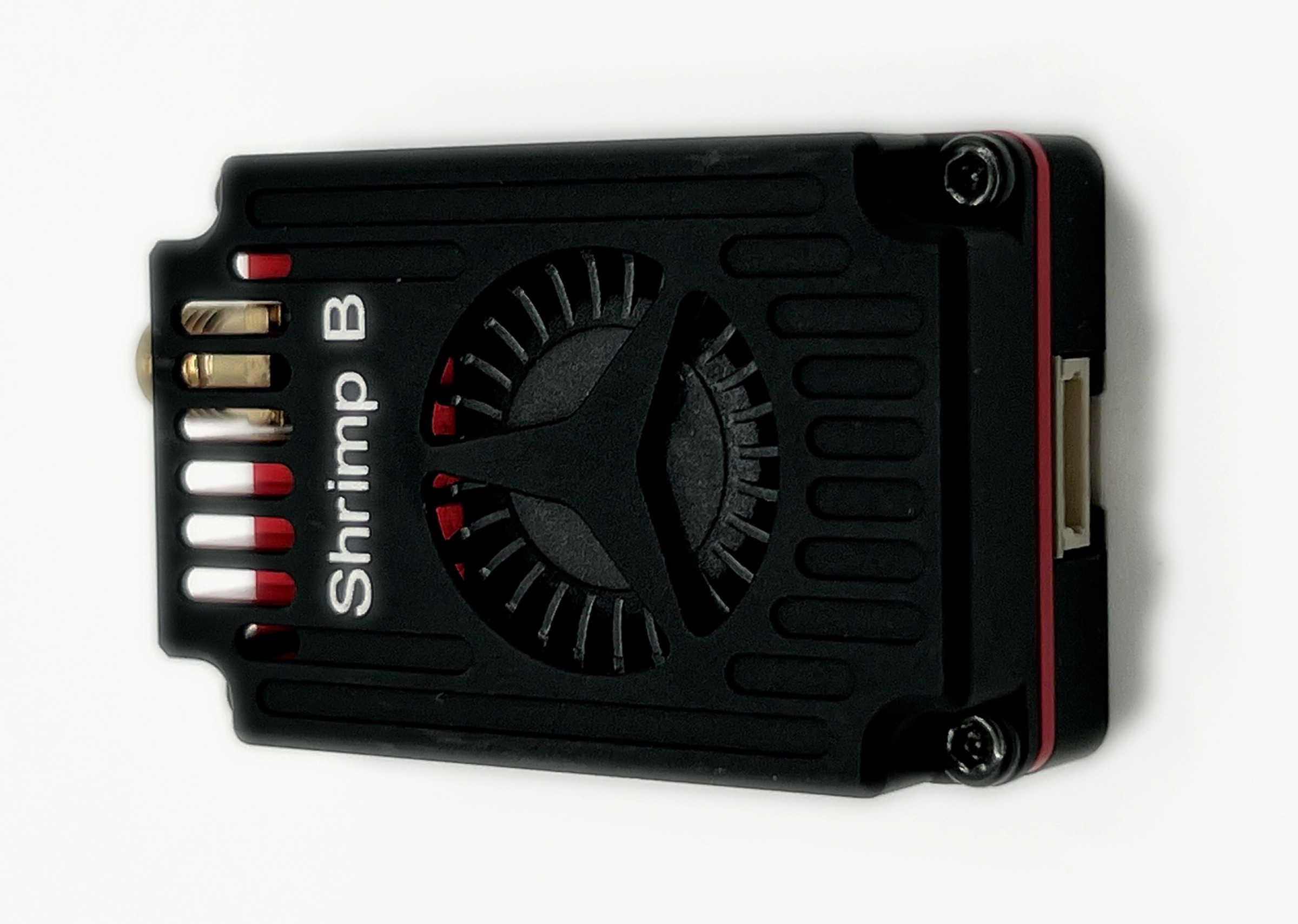

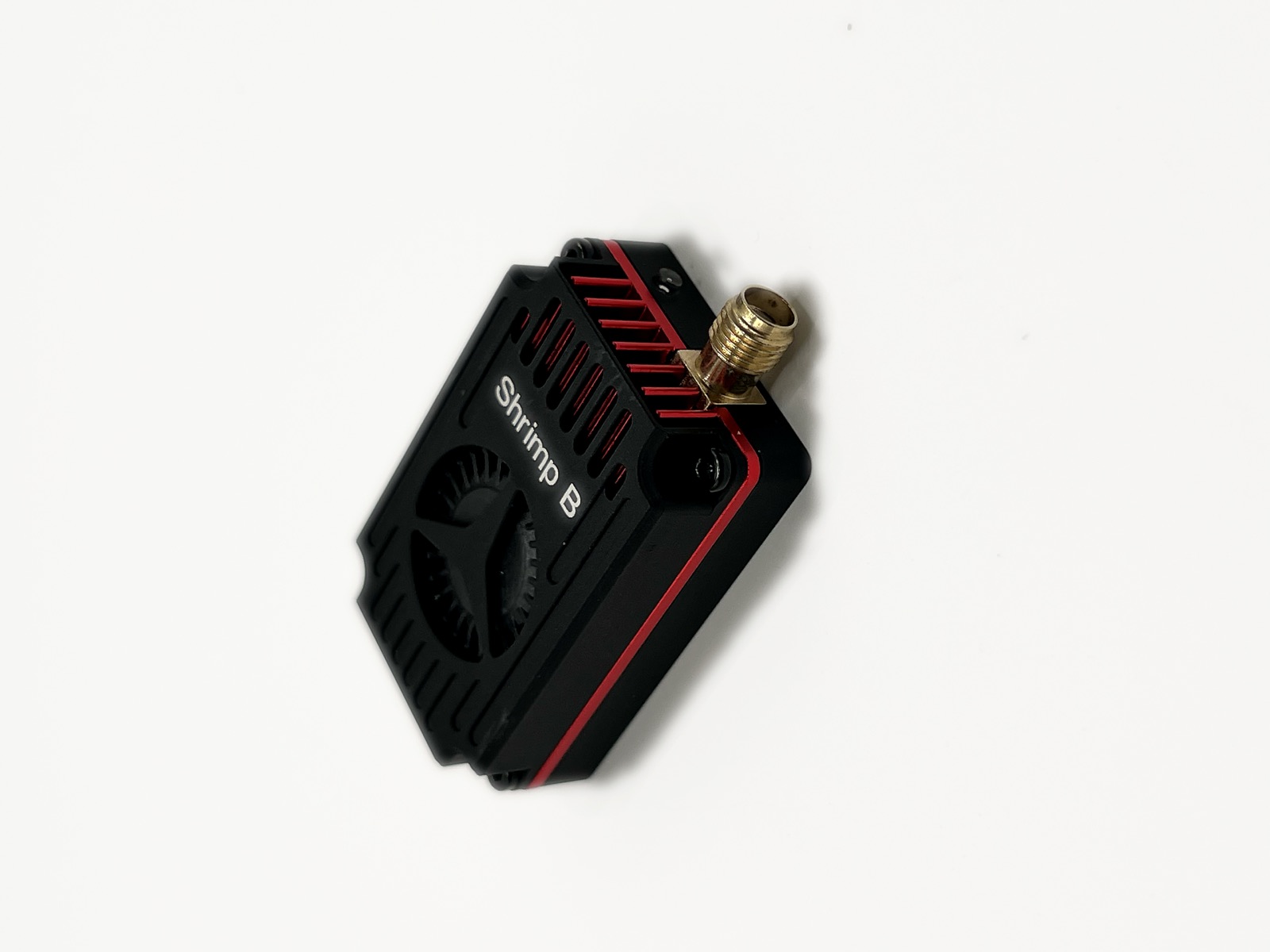

Shrimp B 3.3G 4W

Shrimp B

Shrimp B 3.3G 4W

Аналоговый FPV VTX · 3,3 ГГц · 4 Вт.

Ориентировочная цена11 238 ₽

Описание товара

The Shrimp B 3.3G 4W VTX is a high power FPV video transmitter built for long range FPV and long range drone builds. Operating on the lower-interference 3.3GHz band, this 3.3G video transmitter covers 3060–3495MHz across 64 channels with dedicated 3.3G frequency bands, giving pilots cleaner analog video signal at distance than crowded 5.8G setups.
Output is switchable PIT / 25mW / 200mW / 1W / 4W — a true 4W VTX / 4000mW class module for long range FPV video transmission. FM modulation with PLL frequency control keeps channels locked, and full IRC Tramp protocol support lets you control power and bands from your flight controller and goggles. The 3.3G VTX accepts DC 7–30V (2–8S), ships with an SMA 50Ω antenna interface, and weighs only 25.3g, so it fits most rc drones and FPV drone builds.

  • 01
    True 4W / 4000mW output power — a high power 3.3G VTX that takes long range FPV video transmission to a new level.
  • 02
    64 канала от 3060–3495MHz с выделенными диапазонами 3.3G (3330–3470MHz / 3170–3310MHz) для более чистого аналогового видео на больших дистанциях.
  • 03
    Протокол IRC Tramp с частотным управлением FM + PLL — устанавливайте мощность и каналы прямо с вашего FC или очков.
  • 04
    Широкий вход постоянного тока 7–30 В (2–8S) с режимом PIT и антенным интерфейсом SMA 50 Ом; сверхлёгкий вес 25,3 г подходит для большинства сборок FPV-дронов.
  • 05
    Специально разработан для сборок дронов дальнего радиуса действия — аналоговый видеопередатчик 3.3GHz, который работает в паре с 3.3G VRX и антеннами RHCP для конфигураций увеличенной дальности.

Характеристики

Частота
3170-3470MHz (3.3GHz)
Каналы
16CH
Мощность
4W (5 уровней: 0/1/2/3/4)
Точность
±200KHz (Typ.)
Стабильность
±100KHz (Typ.)
Напряжение
DC 7-30V
Ток@12V
160/270/550/880/1400mA
Антенна
SMA 50Ω
Протокол
IRC Tramp
Модуляция
FM
Видеовход
1V±0.2Vp-p (Typ.)
S/N
>55dBc (For±3MHz)

Особенности

  • Цифровая схема PLL, чип-интеграция, без дрейфа, стабильность ±100KHz
  • Эффективный PA и калибровка для стабильности на всех 16 каналах
  • 5 уровней мощности (0-4): 160мА~1400мА@12V, баланс энергии и дальности
  • Настраиваемый диапазон 1.4-2.8GHz, макс. полоса 300MHz

Применение

  • Дальний FPV для дронов, самолетов, авиамоделей
  • Установка, ремонт или апгрейд аналоговой VTX системы
  • Дальняя видеотрансляция и прием на земле

Советы по установке

  • Подключите антенну 3.3GHz ДО подачи питания во избежание повреждения
  • Напряжение питания DC 7-30V; проверьте полярность и видеосигнал
  • Высокая мощность выделяет тепло; обеспечьте охлаждение и избегайте длительной работы на полной мощности
  • При использовании нескольких устройств планируйте каналы заранее

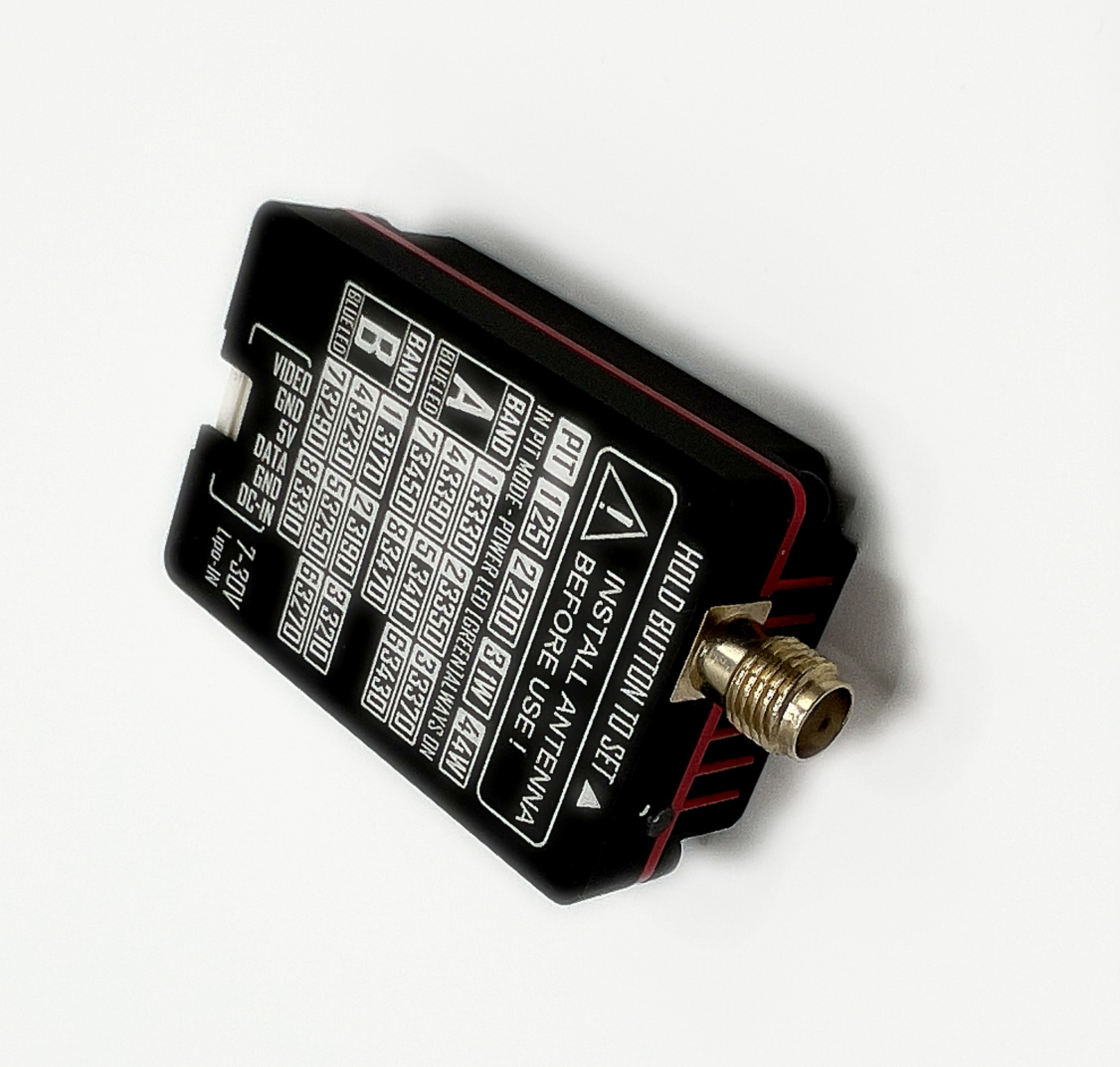

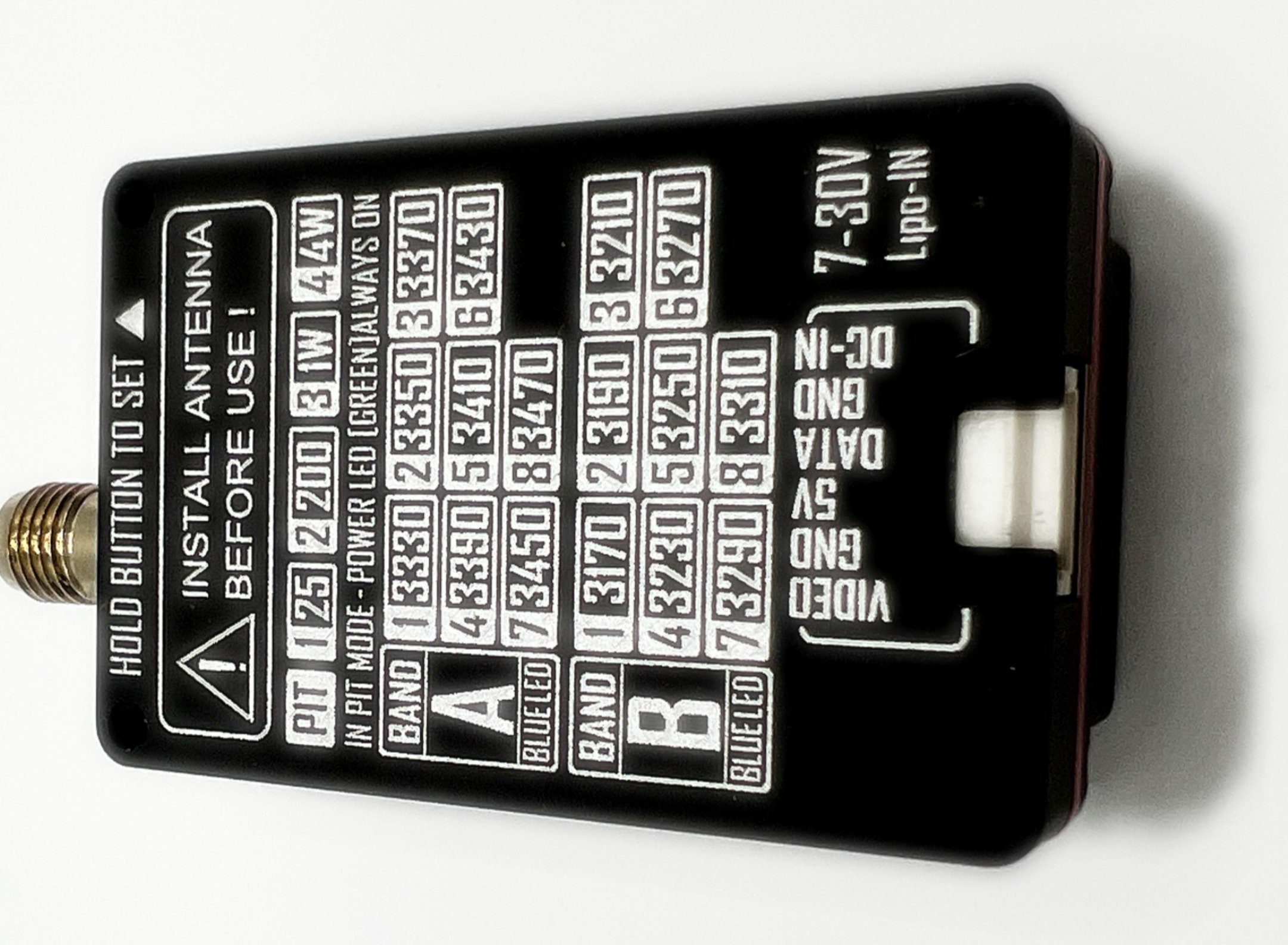

Диапазоны и каналы

CH13170
CH23190
CH33210
CH43230
CH53250
CH63270
CH73290
CH83310
CH93330
CH103350
CH113370
CH123390
CH133410
CH143430
CH153450
CH163470

Совместимые устройства

  • Приемники 3.3GHz
  • FC с IRC Tramp
  • Антенны SMA 3.3GHz
  • Betaflight/INAV OSD

Проверьте перед выбором

  • Проверьте антенну 3.3GHz (3170-3470MHz)
  • Настройте UART FC для IRC Tramp
  • Напряжение питания DC 7-30V

Не рекомендуется

  • Антенны 5.8GHz (несоответствие)
  • Питание ниже 7V или выше 30V
  • Включение без антенны
